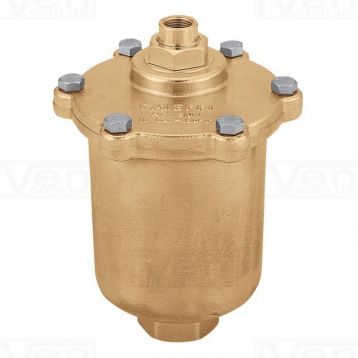

CALEFFI MAXCAL Воздухоотводчик автоматический вертикальный d3/4" В x 3/8" В 16 bar (501500)

Конструктивные особенности

Антикоррозионные материалы

Во избежание образования ржавчины, которая, отставая, может засорить фильтр герметичного гнезда, корпус и крышка выполнены из латуни,отштампованной горячим способом, а сам фильтр, шток затвора, поплавок и пружина полностью изготовлены из нержавеющей стали.

Резьбовой спуск

Для установки на верху несущих колонн и/или под крышей воздухоотводчик оснащен резьбовым спуском (1), который должен быть подключен к трубе направления спуска.

Защита от внешних факторов

На выходе спуска вставлена защита (2) от пыли и пуха, которые со временем могут откладываться на дне клапана, засоряя сам спуск.

Выпускной клапан

Зоны движения выпускного клапана (3) скорректированы с целью минимизировать трение и предотвратить опасные отложения.

Уплотнительное кольцо

Для технического обслуживания уплотнения между корпусом и крышкой (4) и узлом спуска и крышкой (5) выполнены с помощью уплотнительного кольца круглого сечения с большим поперечным сечением

Фильтр

Как показано на рисунке, воздух для спуска направляется через обязательный контур в фильтр с тонкой сеткой (6), прежде чем достичь закрывающего затвора. Эта мера позволяет свести к минимуму риски утечек из-за опилок, нитей пеньки, мусора и т. д., которые, откладываясь между гнездом и затвором, приводят к утечке воды.

Габариты CALEFFI ROBOCAL (5026):

Расход воздуха (на этапе заполнения системы)

Монтаж

•          Не рекомендуется установка в местах с возможным ледообразованием и с не возможным доступом для ревизии.
•          Для автоматического спускания воздуха нужно повернуть колпачок на один полный оборот против часовой стрелки.
